Оборудование для грибного комплекса

Модуль подготовки воздуха МПВ

Модуль подготовки воздуха МПВ-2

Модуль подготовки воздуха МПВ-3

Модуль подготовки воздуха МПВ предназначен для фильтрации воздуха и для создания избыточного давления в чистой зоне.

Технические характеристики:


Мощность двигателя: 2,2 кВт
Давление на выходе МПВ:1100Па
Производительность МПВ: 600 м³/ч
Модуль подготовки воздуха МПВ-2 предназначен для непосредственного охлаждения субстратной машины СМ-8. Монтируется к опоре субстратной машины. В МПВ-2 входит фильтр грубой и тонкой очитски (9 класс фильтрации), что обеспечивает гарантированную чистоту сырья в субстратной машине при охлаждении.

Так же модуль оснащен реле перепада давления, индикатор которого сигнализирует о необходимости замены фильтрующих элементов.

Технические характеристики:

Мощность двигателя 2,2 кВт
Производительность 1200 м³/ч
Модуль подготовки воздуха МПВ-3 предназначен поддержания избыточного давления фильтрованным воздухом в чистой зоне. Монтируется под потолком на опорах(входят в комплект) в подготовленный проем 600*300.

В МПВ-3 входит фильтр грубой и тонкой очитски (9 класс фильтрации).

Модуль оснащен реле перепада давления, индикатор которого сигнализирует о необходимости замены фильтрующих элементов.

Технические характеристики:

Мощность двигателя 2,2 кВт
Производительность 2000 м³/ч

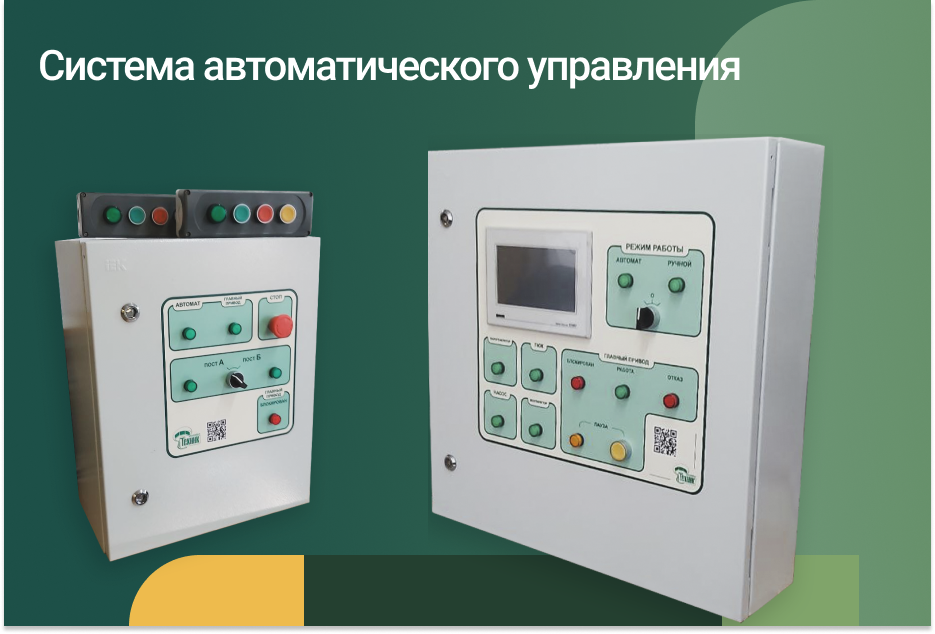

Система автоматического управления САУ СМ-1РС

Система атоматического управления САУ СМ-8

Модуль САУ-1 предназначен для управления главным приводом субстратной машины (запуск,остановка, смена направления вращения).
САУ-1 состоит из силового щита и двух внешних постов(первый пост размещен в "чистой зоне", другой пост размещен в "грязной зоне"). Посты управления соединены с силовым щитом через коммутационную коробку. Длина проводника подбирается индивидуально в зависимости от помещения.
САУ-2 СМ-8 Предназначена для автоматизированного процесса обработки сырья субстратной машиной СМ-8. Модуль автоматики позволяет задавать продолжительность пропаривания, добавлять в субстрат требуемое количество воды, а так же охлаждать субстрат фильтрованным воздухом до необходимой температуры.
Парогенератор (ПЭЭ-50;ПЭЭ-100)
Парогенератор ПЭЭ предназначен для обработки субстрата насыщенным водяным паром с температурой +130-160 °C.

Для СМ-8 требуется производительность 100 кг пара/час (потребляемая мощность 75 кВт)

Для СМ-1РС требуется производительность 50 кг пара/час (потребляемая мощность 35 кВт)
Блок подготовки воды БПВ
Блок подготовки воды необходим для изменения рН рабочего раствора и его подачи в субстратную машину.

К БПВ необходимо подвести приточную воду, а также соединить шлангами с субстраной машиной и резервуарной емкостью согласно схеме подключения.

Описание режимов работы БПВ (совместно с автоматикой):
1) Подготовка рабочего раствора. Для изменения рН технолог добавляет расчетное кол-во компонентов и включает режим перемешивания.
2) Залив рабочего раствора в субстратную машину. Технолог программно задает количество воды, которое необходимо подать в субстратную машину (во время режима "увлажнения")

В БПВ предусмотрен слив воды со всех магистралей для исключения размораживания оборудования в зимний период.
Реле контроля давления
Реле контроля давления сигнализирует об недостаточности избыточного давления в чистой зоне.
